Jeśli chodzi o automatykę przemysłową, wybór odpowiedniego chwytaka pneumatycznego ma kluczowe znaczenie dla zapewnienia wydajnej i niezawodnej pracy. Jednym z najważniejszych czynników, które należy wziąć pod uwagę, jest ciężar przedmiotu, który należy uchwycić. W tym poście na blogu podzielę się spostrzeżeniami na temat tego, jak dokonać tego wyboru, czerpiąc z mojego doświadczenia jako dostawcy chwytaków pneumatycznych.
Zrozumienie podstaw chwytaków pneumatycznych
Chwytaki pneumatyczne są szeroko stosowane w procesach produkcyjnych i automatyzacji ze względu na ich prostotę, szybkość i opłacalność. Działają przy użyciu sprężonego powietrza, które wytwarza siłę potrzebną do chwytania przedmiotów. Na rynku dostępne są różne rodzaje chwytaków pneumatycznych, np2-szczękowy chwytak pneumatycznyiChwytak pneumatyczny z 3 szczękami. Każdy typ ma swoje zalety i nadaje się do różnych zastosowań.
Określanie ciężaru przedmiotu
Pierwszym krokiem przy doborze chwytaka pneumatycznego na podstawie masy przedmiotu jest dokładne określenie jego masy. Może się to wydawać proste, ale należy wziąć pod uwagę kilka niuansów. Na przykład, jeśli przedmiot ma nieregularny kształt, jego środek ciężkości może mieć wpływ na wymaganą siłę chwytania. Ponadto, jeśli obiekt porusza się podczas procesu chwytania, w grę wchodzą siły dynamiczne, które mogą zwiększyć efektywny ciężar, jaki musi wytrzymać chwytak.
Aby zmierzyć wagę, możesz użyć wagi. W przypadku bardziej złożonych scenariuszy, w których liczy się ruch i orientacja obiektu, może zaistnieć potrzeba użycia czujników lub przeprowadzenia testów, aby poznać rzeczywiste działające siły.
Obliczanie wymaganej siły chwytania
Znając wagę przedmiotu, należy obliczyć wymaganą siłę chwytania. Nie chodzi tu tylko o dopasowanie siły chwytaka do ciężaru przedmiotu. Czynniki bezpieczeństwa są niezbędne, aby zapewnić, że chwytak będzie mógł bezpiecznie utrzymać przedmiot w różnych warunkach.
Powszechną zasadą jest stosowanie współczynnika bezpieczeństwa co najmniej 2:1. Oznacza to, że chwytak powinien być w stanie wytworzyć siłę chwytania co najmniej dwukrotnie większą od ciężaru przedmiotu. Przykładowo, jeśli przedmiot waży 10 kg, chwytak powinien mieć siłę chwytu co najmniej 20 kg. Jednakże w niektórych zastosowaniach, w których występują wibracje, nagłe ruchy lub operacje z dużą prędkością, może być wymagany wyższy współczynnik bezpieczeństwa, na przykład 3:1 lub 4:1.
Wzór na obliczenie wymaganej siły chwytania (F) jest następujący:
F = m * g * SF
Gdzie:
- m to masa obiektu (w kg)
- g to przyspieszenie ziemskie (około 9,81 m/s²)
- SF jest czynnikiem bezpieczeństwa
Biorąc pod uwagę konstrukcję i pojemność chwytaka

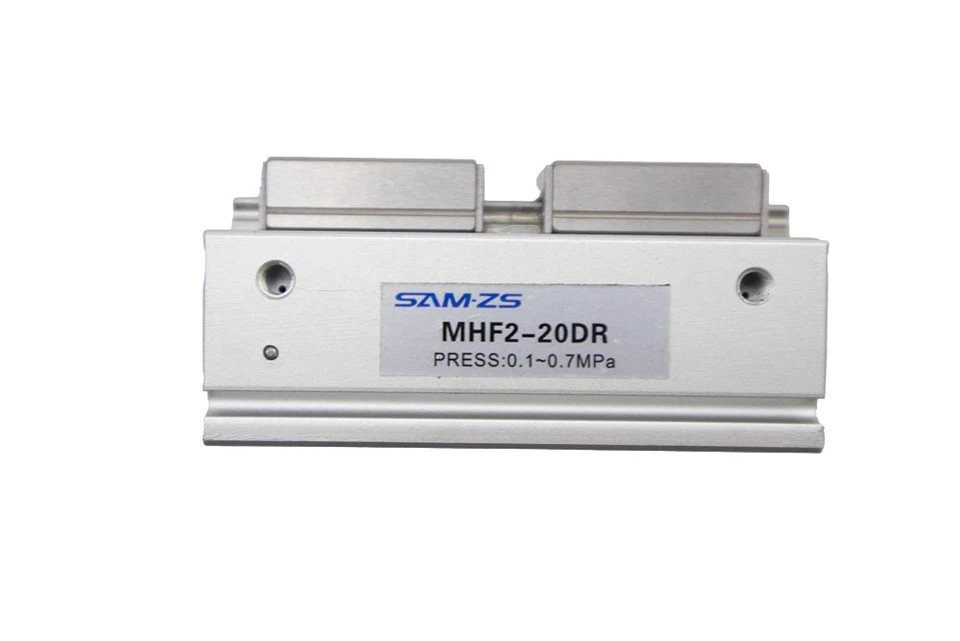

Różne konstrukcje chwytaków mają różną nośność. Na przykład:2-szczękowy chwytak pneumatycznynadaje się do chwytania przedmiotów o płaskich lub okrągłych powierzchniach. Może zapewnić stosunkowo dużą siłę chwytania w prosty i bezpośredni sposób. Z drugiej strony AChwytak pneumatyczny z 3 szczękamijest lepszy w przypadku przedmiotów wymagających bardziej wyśrodkowanego i zrównoważonego chwytania, takich jak części cylindryczne.
Patrząc na wydajność chwytaka, należy wziąć pod uwagę nie tylko maksymalną siłę chwytania, ale także długość skoku. Długość skoku określa, jak daleko szczęki chwytaka mogą się otwierać i zamykać. Jeśli obiekt ma dużą średnicę lub grubość, potrzebny jest chwytak o wystarczającej długości skoku, aby go pomieścić.
Ocena materiału i konstrukcji chwytaka
Materiał i konstrukcja chwytaka również odgrywają znaczącą rolę w jego zdolności do przenoszenia różnych ciężarów. Chwytaki wykonane z materiałów o wysokiej wytrzymałości, takich jak stal nierdzewna lub hartowane aluminium, wytrzymują większe siły i są trwalsze.
Ponadto wewnętrzne elementy chwytaka, takie jak tłoki i uszczelki, muszą być wysokiej jakości. Tłoki złej jakości mogą prowadzić do nierównej siły chwytania, natomiast uszczelki niskiej jakości mogą powodować wycieki powietrza, zmniejszając ogólną wydajność chwytaka.
Faktoring w środowisku operacyjnym
Środowisko pracy może mieć duży wpływ na wybór chwytaka pneumatycznego. Jeśli otoczenie jest brudne lub zakurzone, chwytak należy chronić przed zanieczyszczeniami. Niektóre chwytaki są wyposażone w osłony przeciwpyłowe lub specjalne powłoki zapobiegające przedostawaniu się brudu.
W środowiskach mokrych lub korozyjnych chwytak powinien być wykonany z materiałów odpornych na korozję. Przykładowo, jeśli zastosowanie ma miejsce w zakładzie przetwórstwa spożywczego, gdzie obowiązują rygorystyczne wymagania higieniczne, chwytak powinien być wykonany z materiałów łatwych do czyszczenia i niezanieczyszczających żywności.
Kompatybilność z systemem automatyki
Chwytak pneumatyczny musi być kompatybilny z istniejącym systemem automatyki. Obejmuje to system zasilania powietrzem, system sterowania i interfejs montażowy.
Układ zasilania powietrzem powinien być w stanie zapewnić wymagane ciśnienie powietrza i natężenie przepływu, aby skutecznie obsługiwać chwytak. Układ sterowania powinien być w stanie wysyłać odpowiednie sygnały, aby otworzyć i zamknąć chwytak w odpowiednim momencie. Interfejs montażowy powinien umożliwiać łatwy montaż chwytaka na ramieniu robota lub innym sprzęcie.
Testowanie i walidacja
Przed podjęciem ostatecznej decyzji zdecydowanie zaleca się przeprowadzenie testów i walidacji. Możesz użyć przykładowego chwytaka, aby przetestować go z rzeczywistym obiektem w rzeczywistych warunkach. Pomoże Ci to sprawdzić, czy chwytak wytrzyma ciężar, czy siła chwytania jest wystarczająca i czy występują inne problemy, takie jak kolizje z innymi komponentami.
Wniosek
Dobór chwytaka pneumatycznego w zależności od ciężaru chwytanego przedmiotu jest procesem wieloaspektowym. Wymaga dokładnego zrozumienia ciężaru przedmiotu, wymaganej siły chwytania, konstrukcji chwytaka, materiału i środowiska pracy. Wykonując kroki opisane w tym poście na blogu, możesz podjąć świadomą decyzję i wybrać właściwąChwytak pneumatycznydla Twojej aplikacji.
Jeśli jesteś na etapie wyboru chwytaka pneumatycznego i potrzebujesz więcej porad lub chcesz poznać naszą ofertę produktów, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może pomóc w znalezieniu idealnego rozwiązania spełniającego Twoje specyficzne wymagania. Skontaktuj się z nami, aby rozpocząć dyskusję na temat Twoich potrzeb zakupowych.
Referencje
- „Podręcznik automatyki przemysłowej”
- „Projektowanie i zastosowanie układów pneumatycznych”
- Specyfikacje producenta dotyczące różnych chwytaków pneumatycznych
