Dokładność liniowych prowadnic wałowych jest kluczowym czynnikiem decydującym o ich wydajności i przydatności do różnych zastosowań przemysłowych. Jako wiodący dostawca liniowych prowadnic wałowych rozumiemy znaczenie dokładności i jej wpływ na ogólną wydajność maszyn. W tym blogu zagłębimy się w znaczenie dokładności w kontekście liniowych prowadnic wałowych, w jaki sposób jest ona mierzona i dlaczego jest ona istotna.
Jaka jest dokładność prowadnicy wału liniowego?
Dokładność liniowej prowadnicy wału odnosi się do jej zdolności do poruszania się po prostej drodze z minimalnym odchyleniem. Obejmuje kilka aspektów, w tym dokładność pozycjonowania, powtarzalność i prostoliniowość.
Dokładność pozycjonowania: Jest to stopień, w jakim prowadnica liniowa może osiągnąć określoną pozycję i pozostać w niej. W zastosowaniach wymagających dużej precyzji, takich jak produkcja półprzewodników lub montaż przyrządów optycznych, nawet najmniejszy błąd w pozycjonowaniu może prowadzić do wadliwych produktów. Na przykład w maszynie do obróbki płytek półprzewodnikowych liniowa prowadnica wału musi precyzyjnie pozycjonować płytkę z dokładnością do kilku mikrometrów.
Powtarzalność: Mierzy zdolność prowadnicy liniowej do powrotu do poprzednio odwiedzonej pozycji ze stałą precyzją. Wysoka powtarzalność jest niezbędna w zautomatyzowanych procesach, w których ta sama operacja musi być wykonywana wielokrotnie. Rozważmy zautomatyzowaną maszynę typu pick-and-place w zakładzie produkującym elektronikę. Liniowa prowadnica wałowa musi być w stanie pobierać komponenty z określonego miejsca i wielokrotnie umieszczać je dokładnie w innym miejscu, zapewniając jakość i spójność zmontowanych produktów.
Prostota: Prostoliniowość wskazuje, jak bardzo ścieżka liniowej prowadnicy wału odpowiada idealnej linii prostej. Wszelkie odchylenia od prostoliniowości mogą powodować nierównomierne zużycie elementów prowadnicy, wpływać na wydajność podłączonej maszyny i prowadzić do niedokładnego działania. Na przykład w wielkoformatowej prasie drukarskiej prostoliniowość prowadnicy wałka liniowego ma kluczowe znaczenie dla zapewnienia równomiernego przesuwania się głowicy drukującej po papierze, co zapewnia wysoką jakość wydruków.
Pomiar dokładności prowadnic wałów liniowych
Istnieje kilka metod i narzędzi stosowanych do pomiaru dokładności liniowych prowadnic wałowych.
Interferometria laserowa: Jest to bardzo dokładna metoda pomiaru przemieszczenia liniowego, prostoliniowości i błędów kątowych. Interferometr laserowy emituje wiązkę lasera podzieloną na dwie ścieżki. Jedna wiązka odbija się od ruchomego celu przymocowanego do prowadnicy liniowej, a druga służy jako odniesienie. Analizowany jest wzór interferencji pomiędzy dwiema wiązkami, aby określić położenie i ruch prowadnicy z niezwykle dużą precyzją, często w zakresie submikronowym.
Współrzędnościowe maszyny pomiarowe (CMM): Maszyny współrzędnościowe służą do pomiaru właściwości geometrycznych liniowej prowadnicy wału, w tym jej prostoliniowości, równoległości i dokładności pozycjonowania. Sonda na maszynie współrzędnościowej porusza się wzdłuż prowadnicy i dokonuje pomiarów w wielu punktach. Zebrane dane są następnie analizowane w celu oceny dokładności przewodnika.
Wskaźniki zegarowe: Są to stosunkowo proste i ekonomiczne narzędzia do pomiaru małych przemieszczeń i odchyleń. Czujnik zegarowy osadzony jest na nieruchomej podstawie, a jego sonda styka się z ruchomą częścią prowadnicy liniowej wału. W miarę przesuwania się prowadnicy wskaźnik pokazuje wielkość przemieszczenia lub odchylenia od żądanej pozycji.
Dlaczego dokładność ma znaczenie w prowadnicach z wałkiem liniowym
Jakość produktu: W procesach produkcyjnych dokładność liniowych prowadnic wałów ma bezpośredni wpływ na jakość produktów końcowych. Prowadnice o wysokiej dokładności zapewniają, że komponenty są obrabiane, montowane lub przetwarzane z precyzją, co zmniejsza liczbę wadliwych produktów. Na przykład w przemyśle motoryzacyjnym dokładne prowadnice liniowe wałów są stosowane w obrabiarkach do obróbki bloku silnika, zapewniając właściwe dopasowanie i działanie elementów silnika.
Efektywność: Dokładne liniowe prowadnice wałów mogą poprawić wydajność maszyn. Zmniejszają potrzebę przeróbek i regulacji, umożliwiając szybsze cykle produkcyjne. W zautomatyzowanej linii pakującej precyzyjne liniowe prowadzenie wału umożliwia szybkie i dokładne przemieszczanie produktów, zwiększając ogólną przepustowość linii.
Żywotność komponentów: Kiedy liniowa prowadnica wału działa z dużą dokładnością, jej elementy są mniej narażone na naprężenia i zużycie. Wydłuża to żywotność prowadnicy i zmniejsza koszty konserwacji. Na przykład w wysokowydajnym systemie przenośników przemysłowych dokładne liniowe prowadzenie wału zapewnia płynny i równomierny ruch, minimalizując zużycie szyn prowadzących i łożysk.
Nasza oferta w zakresie prowadnic liniowych o wysokiej dokładności
Jako dostawca oferujemy szeroką gamę liniowych prowadnic wałowych charakteryzujących się dużą dokładnością. Nasze produkty są projektowane i produkowane przy użyciu zaawansowanych technologii i materiałów, aby spełnić najsurowsze wymagania dotyczące dokładności.
ZapewniamySzyny liniowe Rollonktóre są znane ze swojej doskonałej prostoliniowości i dokładności pozycjonowania. Szyny te są obrabiane maszynowo z wąskimi tolerancjami i nadają się do różnych zastosowań, od lekkiej automatyki po ciężkie maszyny przemysłowe.

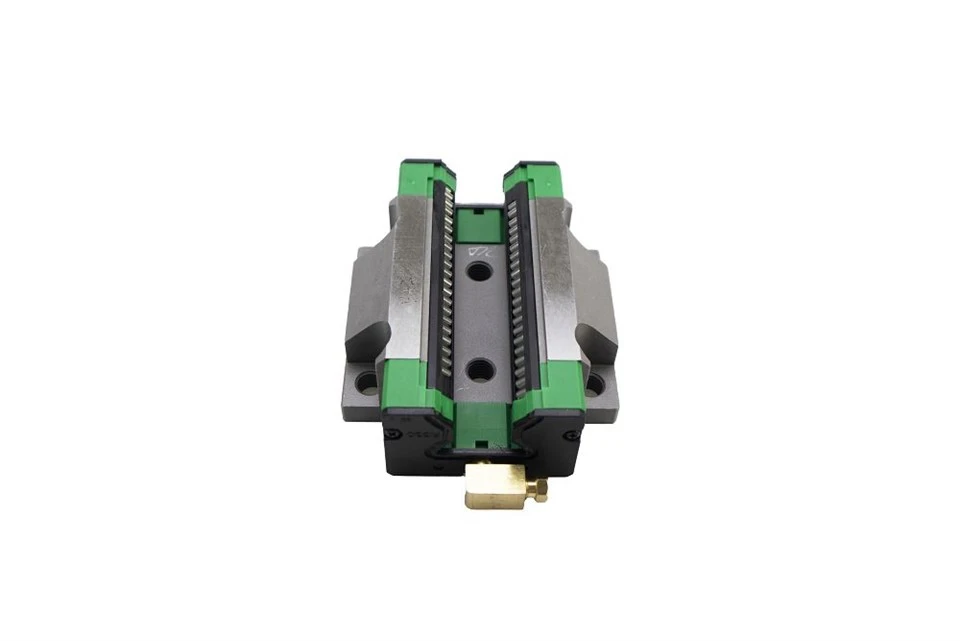

NaszBlok prowadnicy liniowejto kolejny produkt charakteryzujący się dużą precyzją. Bloki zostały zaprojektowane tak, aby bezproblemowo współpracować z naszymi szynami liniowymi, zapewniając płynny i dokładny ruch. Są wyposażone w wysokiej jakości łożyska i układy smarowania, aby zapewnić długoterminową wydajność.

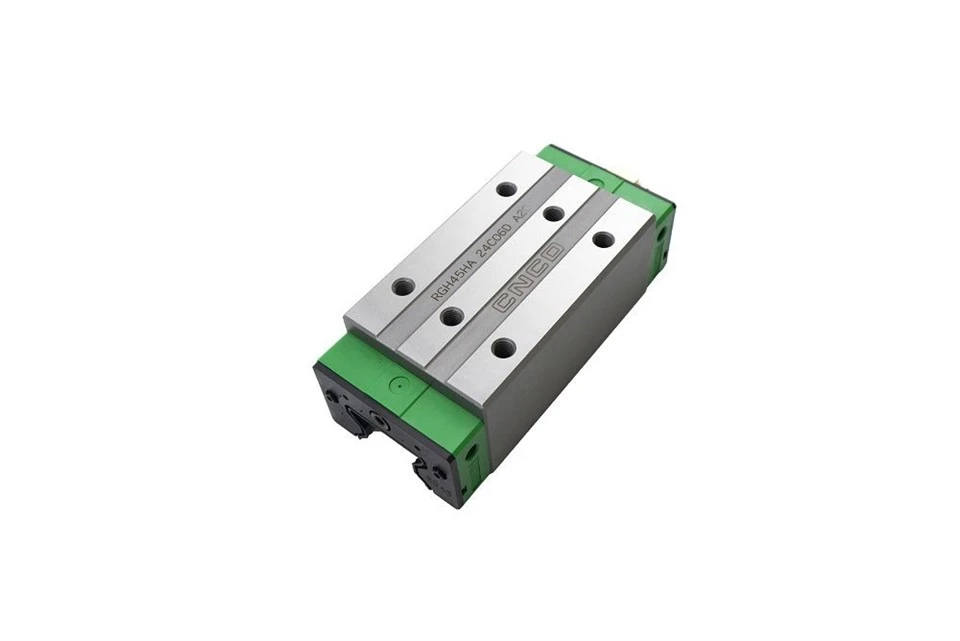

W przypadku systemów zautomatyzowanych mamyAutomatyczna szyna prowadzącarozwiązania. Te szyny prowadzące są zoptymalizowane pod kątem szybkich i precyzyjnych ruchów, dzięki czemu idealnie nadają się do stosowania w zautomatyzowanej produkcji, robotyce i zastosowaniach związanych z transportem materiałów.
Skontaktuj się z nami, jeśli potrzebujesz prowadnic do wałów liniowych
Jeśli szukasz na rynku prowadnic liniowych o wysokiej dokładności, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego produktu do konkretnego zastosowania. Rozumiemy, że każdy projekt ma unikalne wymagania i jesteśmy zaangażowani w dostarczanie niestandardowych rozwiązań, aby spełnić Twoje potrzeby.
Niezależnie od tego, czy chcesz poprawić dokładność istniejących maszyn, czy planujesz nowy projekt, nasze liniowe prowadnice wałowe mogą zapewnić wydajność i niezawodność, których potrzebujesz. Skontaktuj się z nami już dziś, aby omówić swoje wymagania i rozpocząć współpracę, która może przenieść Twoją działalność przemysłową na wyższy poziom.
Referencje
- Podstawy projektowania maszyn precyzyjnych, Alexander Slocum
- Podręcznik technologii ruchu liniowego, opublikowany przez firmę Bosch Rexroth
- Artykuły magazynu Modern Machine Shop na temat systemów ruchu liniowego
